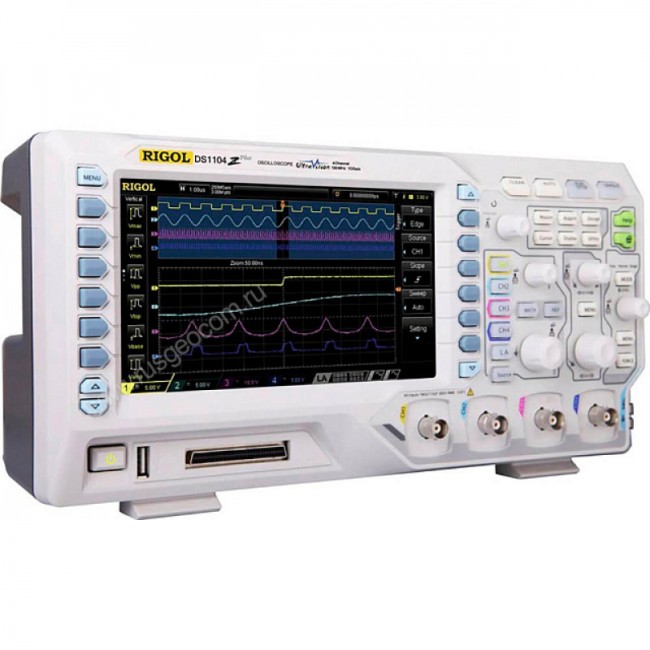

Цифровой осциллограф RIGOL DS1104Z-S Plus с поверкой

Осциллограф Rigol DS1104Z-S Plus – это надежный четырехканальный прибор с полосой пропускания 100 МГц, вертикальным разрешением 12 бит и богатым функционалом для проведения диагностики, ремонта и настройки электроники, который также способен решать лабораторные задачи начального уровня.

Модель основана на технологии UltraVision, главные преимущества которой - большая глубина памяти, высокая скорость захвата и воспроизведения осциллограмм. Качество изображения сравнимо с аналоговыми устройствами - яркость изменяется в зависимости от интенсивности входного сигнала, что упрощает навигацию и подробное изучение.

В конструкцию Rigol DS1104Z-S Plus внедрен двухканальный генератор сигналов стандартной и произвольной формы частотой до 25 МГц с настройками смещения, AM/FM модуляции и др. Такое дополнение позволяет сэкономить на дополнительном оборудовании, помогает освободить место на столе и расширяет возможности для тестирования радиоаппаратуры.

Преимущества

• Логический анализатор на 16 цифровых каналов для работы со смешанными сигналами.
• Регулируемая глубина памяти позволяет гибко выбирать наиболее подходящий режим, достигая оптимального баланса между быстродействием и качеством данных.
• Быстрое документирование – скриншоты можно сохранять на флеш-носитель нажатием одной кнопки.
• Высокий входной импеданс позволяет контролировать сигналы с максимальным напряжением до 300 В без использования делителя, что особо востребовано при диагностике и наладке высоковольтного оборудования.
• Расширенный набор математических и аналитических функций, включая режим БПФ, обеспечивает эффективную диагностику и отладку радиоэлектронных изделий и цифровых устройств.
• Опция автоматических измерений позволяет контролировать 24 параметра по нажатию одной кнопки.
• Возможности для синхронизации и декодирования сигналов шин.
• Дистанционное управление процессом испытаний, подключение к ПК для демонстрации и архивации результатов.

Удобство и наглядность.

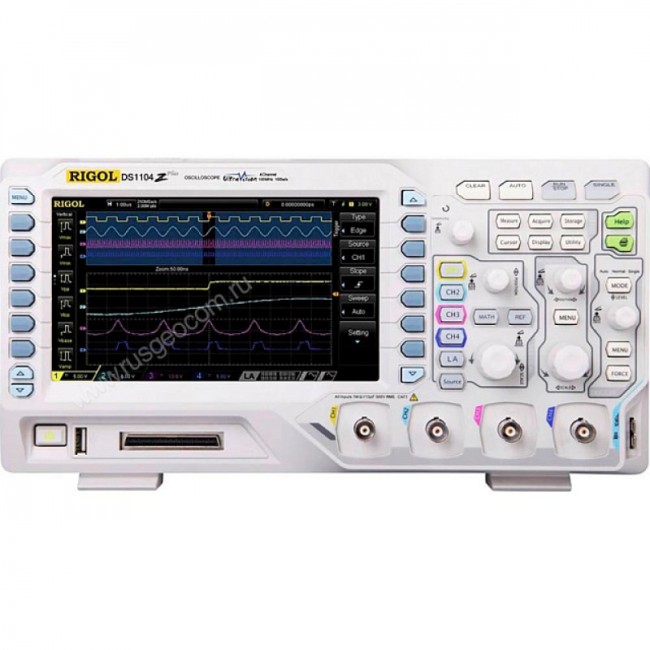

Кнопки и энкодеры Rigol DS1104Z-S Plus сгруппированы в отдельные блоки управления в зависимости от функционала. Цветовая дифференциация входных каналов, соответствующих им управляющих элементов и отображаемых осциллограмм минимизирует вероятность уменьшает вероятность неправильного интерпретирования данных.

Цифровой осциллограф можно использовать в одиночном или циклическом режиме. Для автоматической настройки предназначена функция AUTO, задающая типовые параметры развертки, амплитуды и запуска исходя из характеристик входного сигнала. Кнопка CLEAR обеспечивает быструю очистку экрана без сброса и полной перенастройки прибора в тех случаях, когда необходимо обновить процесс измерений в режиме одиночного запуска.
