| Производитель | SEW |
| Номинальное напряжение (фаза – земля) | 220 В 50/60 Гц |
| Условия эксплуатации | Минус 5 °С … 45 °С, отн. влажность < 80 % |
| Установка начального значения дифф. тока | 3 мА, 5 мА, 7 мА, 10 мА, 15 мА, 20 мА, 30 мА, 35 мА, 50 мА, 100 мА, 125 мА, 150 мА, 175 мА, 250 мА, 275 мА, 300 мА, 375 мА, 500 мА |
| Разрешение | 1 мс |
Описание

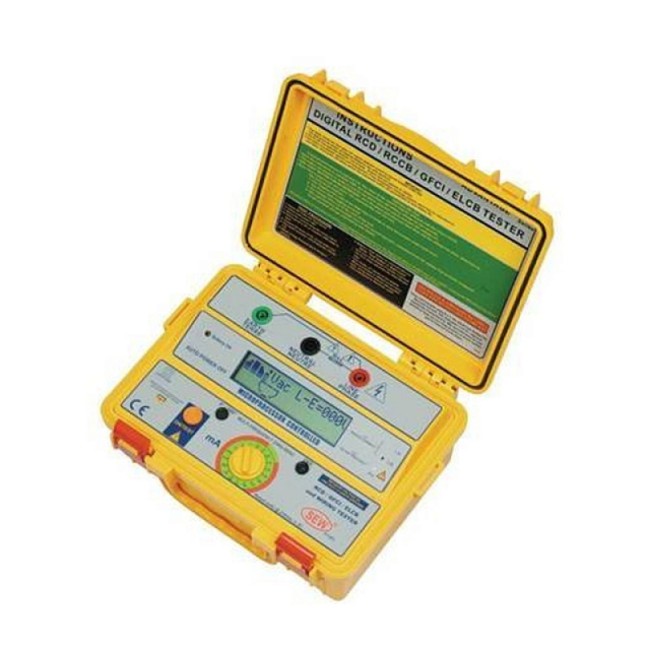

SEW 4112 EL — это современный высокотехнологичный измеритель параметров устройств защитного отключения (УЗО). Он позволяет определить ключевые рабочие характеристики УЗО, включая:
- Время отключения. Прибор фиксирует время полного размыкания сети с момента возникновения дифференциального тока. Диапазон измерений — от 1 миллисекунды до 20 секунд, с разрешением 1 миллисекунда и погрешностью не более ±(1% + 1 мс).
- Напряжение в цепи перед началом тестирования.
- Полярность выключающей волны.
Пользователь может настроить силу дифференциального тока и выбрать фазу для начала теста вручную.
SEW 4112 EL оснащен микропроцессором и большим жидкокристаллическим экраном, который отображает информацию в две строки по 16 символов каждая. Питание прибора осуществляется от восьми батареек типа "АА" напряжением 1,5 В. Есть функция автоматического отключения при длительном бездействии, что увеличивает срок службы комплекта батарей.
Высокий уровень защиты от влаги и пыли позволяет использовать измеритель как в производственных, так и в полевых условиях. Для обеспечения надежности конструкция прибора включает защиту измерительного входа.
Характеристики
| Производитель | SEW |
| Номинальное напряжение (фаза – земля) | 220 В 50/60 Гц |
| Условия эксплуатации | Минус 5 °С … 45 °С, отн. влажность < 80 % |
| Установка начального значения дифф. тока | 3 мА, 5 мА, 7 мА, 10 мА, 15 мА, 20 мА, 30 мА, 35 мА, 50 мА, 100 мА, 125 мА, 150 мА, 175 мА, 250 мА, 275 мА, 300 мА, 375 мА, 500 мА |
| Разрешение | 1 мс |
| Измеряемое напряжение | Значение напряжения до запуска теста УЗО |
| Диапазон измерений | 1 мс … 19,99 с |
| Начальная фаза теста | Выбирается вручную: 0° или 180° (цепь "фаза – земля") |
| Масса | 1,5 кг |
| Индикация полярности | Определяется полярность волны, выключающей УЗО ("+"/ "-") |
| дисплей | 2-строчный ЖКИ (2 х 16) |
| Погрешность измерения | ± 1 % + 1 мс |
| Напряжение питания | 1,5 В х 8 (тип АА) |
| Габаритные размеры | 250 х 190 х 110 мм |
